Нагрев для изготовления крутоизогнутых отводов

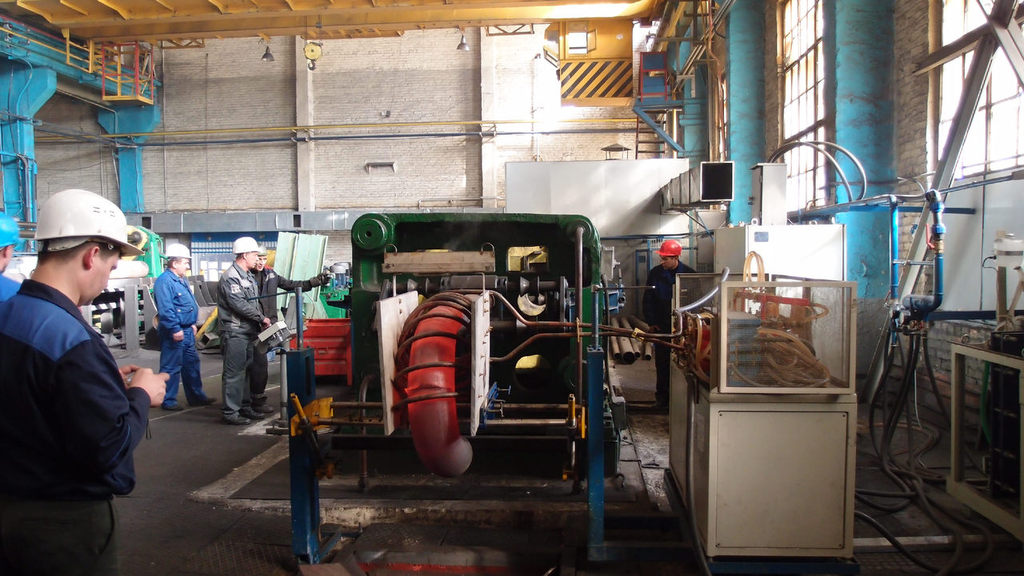

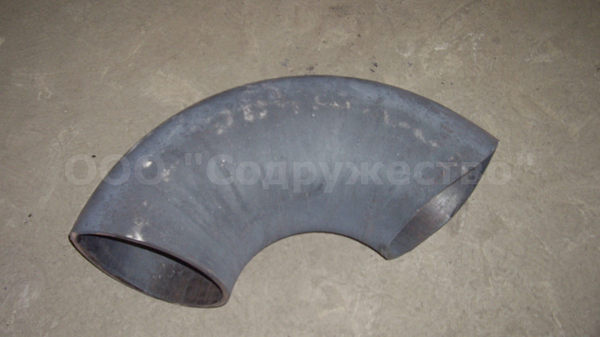

Цельнотянутые крутоизогнутые отводы производятся протягиванием трубных заготовок по нагретому до температуры пластической деформации жаропрочному дорну.

Принцип действия установки:

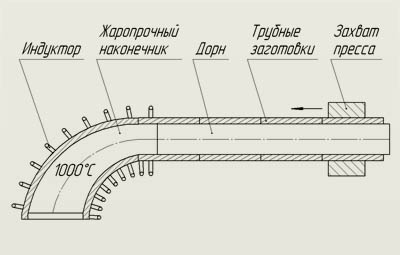

На рогообразный сердечник (дорн) нанизываются отрезки труб. Гидравлический пресс проталкивает отрезки труб от основания к рогообраному наконечнику, разогретому в индукторе до температуры 900-1000 С. Рогообразный наконечник выволнен из жаропрочной стали. Проходя по наконечнику, трубные заготовки принимают форму отвода и сталкиваются с наконечника заготовкой, идущей сзади. Заготовки диаметрами 25 и 32 мм изготавливаются указанным способом без нагрева («на холодную»). Пресс комплектуется дорнами, количество, которых соответствует номенклатуре выпускаемых отводов.

Сразу после протяжки по дорну горячие заготовки отводов правятся на специальном прессе, где им придаётся форма соответствующая требованиям ГОСТ. В комплект пресса входят пресс-формы, число которых также соответствует номенклатуре выпускаемых отводов.

Последняя операция – торцовка производится на токарно-винторезном станке с применением специальных приспособлений, обеспечивающих центровку отверстия отвода относительно оси вращения станка. Как правило, такие приспособления изготавливаются заказчиком самостоятельно по рекомендациям поставщика и в комплект поставки не включаются. По желанию заказчика может быть поставлен специальный, производительный станок для одновременной обработки сразу двух торцов отводов.

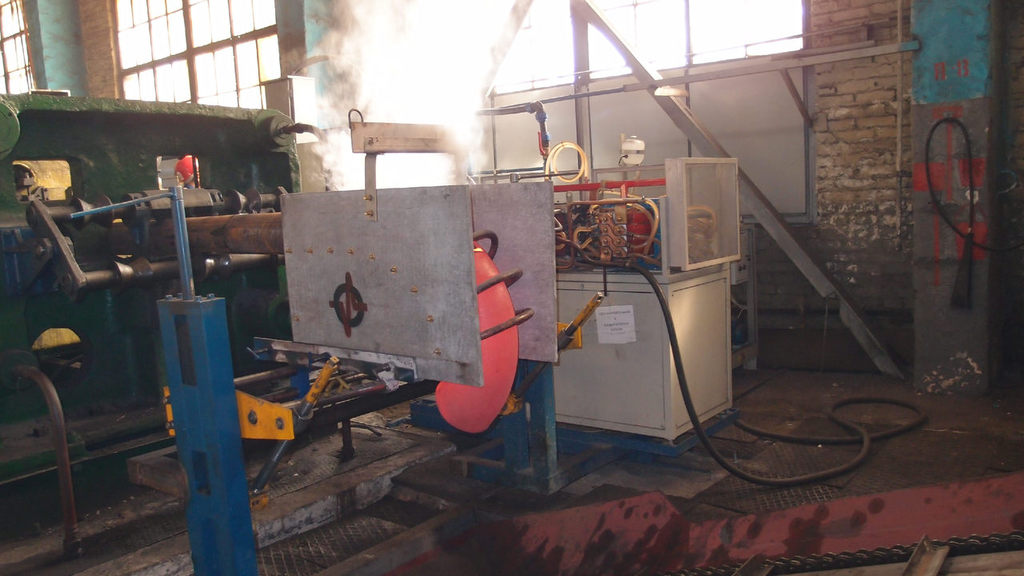

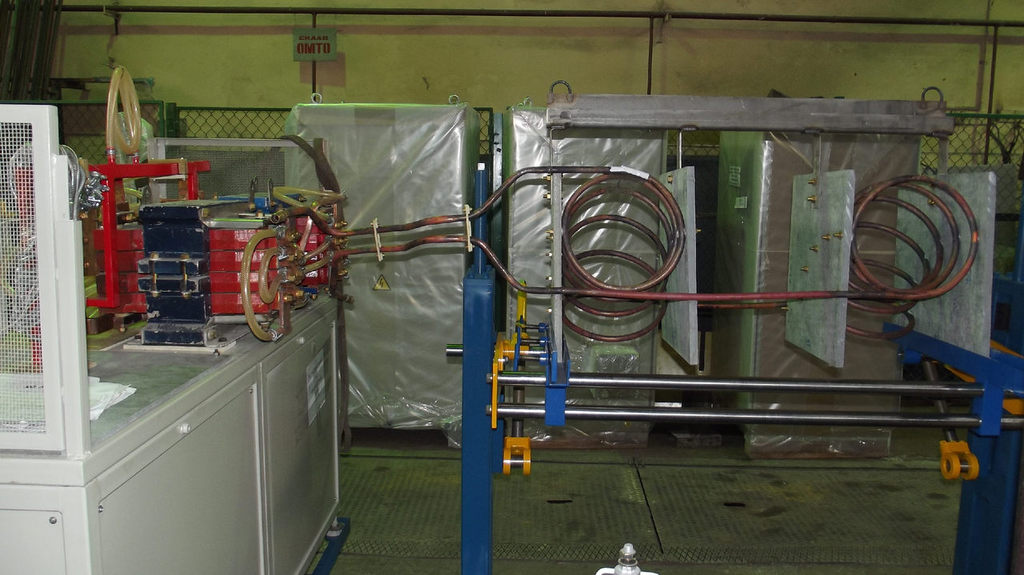

Технические характеристики индукционного нагревателя

Состав оборудования

1. Вытяжной пресс гидравлический.

2. Индукционный нагреватель.

3. Пресс правки гидравлический со сменной оснасткой.
